고효율 필터류
HIGH PRESSURE FILTERS
(주)영진기계서비스의
고효율 필터류 소개합니다.
PSF series
소용량 필터
대기 중 공기를 흡입하여 공기압축기에서 압축하는 과정 중 생성되는 각종 불순물(유분,수분,파티클)을 효과적으로 분리 제거하여 보다 깨끗한 압축공기를 제공해 드립니다. 에어필터에 내장된 카트리지는 정기적으로 교환하여야 차압에 의한 압력손실을 예방할 수 있습니다.
국내산
수입산
소용량 필터 설계 장점
손쉬운 분해와 조립
확실한 씰링구조로 효율 증대
여과도에 따라 폭넓은 선택과 적용
| MODEL |  | |  | |  |
|---|---|---|---|---|---|
| Element | Main | Pre | Line | Coalescent | Adsorbent |

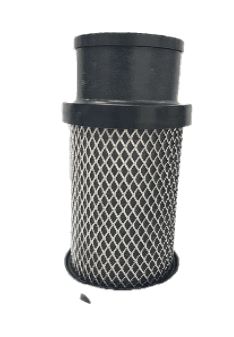

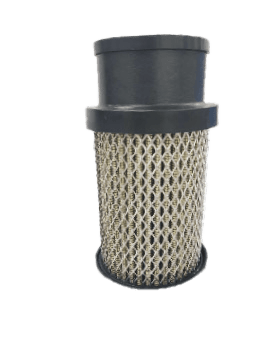

| 번호 | 3700 | 3200 | 3100 | 1300 | 1500 |
| 여과도 | 10㎛ | 5㎛ | 1㎛ | 0.01㎛ | 0.01 ppm |
| 용도 |
액체상태, 물, 기름, 녹찌꺼기 등 10㎛보다 큰 입자 제거 | 액체상태, 물, 기름, 녹찌꺼기 등 5㎛보다 큰 입자 제거 | 오일제거 절단공구, 일반에어 공구용 | 오일제거 도장 및 정밀 생산 라인 | 오일증기 제거 기능 강화 정밀전자, 반도체, 제약 |
| 구경 | 15A | 20A | 25A | 40A | 50A |
| 클램프 | ISO 1.5″ | ISO 1.5″ | ISO 1.5″ | ISO 3″ | ISO 3″ |
| Ø×mm | Ø 44×87 | Ø 61×158 | Ø 61×260 | Ø 82×429 | Ø 82×508 |
PSHF series
고압용 필터
고압용 필터 설계 장점
안전성과 내구성을 고려한 재질과 두께
최소한의 차압과 여유있는 처리유량
카트리지의 직접 충돌방지막 설치
| FILTER NAME | FLOW CAPACITY (Nm³/min) | SPECIFICATION | ||||||
|---|---|---|---|---|---|---|---|---|
| MAIN | PRE | LINE | COALESCER | ADSORBER | ||||
| Nm³/min | Nm³/min | Nm³/min | Nm³/min | Nm³/min | Cartridge Q.ty | Dimension (mm) | Weight (Kgs) | |
| PSHF – 15A | 5.0 | 4.0 | 3.0 | 2.6 | 2.6 | 1 | 250×400 | 20 |
| PSHF – 20A | 11.0 | 11.0 | 8.0 | 5.0 | 5.0 | 1 | 300×500 | 28 |
| PSHF – 25A | 16.0 | 15.0 | 12.0 | 9.0 | 9.0 | 1 | 300×600 | 30 |
| PSHF – 40A | 35.0 | 32.0 | 28.0 | 25.0 | 25.0 | 1 | 400×700 | 40 |
| PSHF – 50A | 60.0 | 57.0 | 50.0 | 40.0 | 40.0 | 1 | 400×900 | 50 |
| PSHF – 65A | 100.0 | 96.0 | 90.0 | 70.0 | 70.0 | 1 | 400×1000 | 70 |
| PSHF – 80A | 140.0 | 140.0 | 120.0 | 100.0 | 100.0 | 2 | 600×1200 | 120 |
| PSHF – 100A | 220.0 | 200.0 | 180.0 | 150.0 | 150.0 | 3 | 600×1300 | 180 |
| PSHF – 125A | 290.0 | 280.0 | 230.0 | 200.0 | 200.0 | 4 | 600×1300 | 230 |
| PSHF – 150A | 400.0 | 380.0 | 300.0 | 260.0 | 260.0 | 5 | 700×1700 | 300 |
PMF series
초미립 파티클제거용 멤브레인 필터
모든 제품은 전해연마 처리를 하며 밸로즈 밸브를 부착하여 주기적인 파티클 측정을 용이하게 제작하였습니다.
초미립 파티클제거용 멤브레인 필터 설계 장점
파티클 제거 능력과 신뢰성이 증명된 카트리지 적용
최소한의 차압을 생각한 카트리지 적용과 개별 성적서 제공
분리 조립이 용이한 카트리지 지지 구조
| Model | Flow Capacity (Nm³/min) | Cartridge Q.ty | Dimension (L×W×H mm) | Weight (Kgs) |
|---|---|---|---|---|
| PMF – 15A | 1.5 | 1 | 260×520 | 14 |
| PMF – 20A | 2.0 | 1 | 280×520 | 15 |
| PMF – 25A | 4.0 | 1 | 280×520 | 34 |
| PMF – 40A | 8.0 | 1 | 350×1,060 | 38 |
| PMF – 50A | 12.0 | 1 | 360×1,060 | 40 |
| PMF – 65A | 24.0 | 2 | 500×1,350 | 140 |
| PMF – 80A | 36.0 | 3 | 510×1,470 | 190 |
| PMF – 100A | 60.0 | 5 | 600×1,500 | 230 |
| PMF – 125A | 72.0 | 6 | 620×1,300 | 250 |
| PMF – 150A | 108.0 | 9 | 740×2,100 | 330 |
| PMF – 200A | 192.0 | 16 | 1,000×2,500 | 500 |
PSF series
하우징 필터
하우징 필터 설계 장점
여유있는 처리유량 설계로 차압 발생 억제
호환성 있는 카트리지 규격
다양한 규격의 카트리지 조립형 하우징 보유
| FILTER NAME | FLOW CAPACITY (Nm³/min) | SPECIFICATION | ||||||
|---|---|---|---|---|---|---|---|---|
| MAIN | PRE | LINE | COALESCER | ADSORBER | ||||
| Nm³/min | Nm³/min | Nm³/min | Nm³/min | Nm³/min | Cartridge Q.ty | Dimension (L×H mm) | Weight (Kgs) | |
| PSF – 20A | 5.7 | 5.5 | 3.5 | 2.2 | 2.2 | 1.0 | 135×305 | 3.5 |
| PSF – 25A | 8 | 7.4 | 6 | 4 | 4 | 1.0 | 135×350 | 4.5 |
| PSF – 40A | 17 | 15 | 13 | 12 | 12 | 1.0 | 176×460 | 14 |
| PSF – 50A | 29 | 27 | 24 | 16 | 16 | 1.0 | 176×580 | 20 |
| PSF – 65A | 58 | 55 | 50 | 30 | 30 | 2.0 | 510×1,200 | 85 |
| PSF – 80A | 88 | 84 | 75 | 45 | 45 | 3.0 | 510×1,200 | 95 |
| PSF – 100A | 140 | 120 | 110 | 80 | 80 | 5.0 | 620×1,300 | 125 |
| PSF – 125A | 150 | 142 | 132 | 90 | 90 | 6.0 | 620×1,300 | 140 |
| PSF – 150A | 280 | 250 | 180 | 120 | 120 | 8.0 | 740×2,100 | 240 |
| PSF – 200A | 440 | 400 | 310 | 200 | 200 | 11.0 | 1,000×2,500 | 340 |
| PSF – 250A | 740 | 700 | 530 | 340 | 340 | 19.0 | 1,200×2,600 | 420 |
| PSF – 300A | 1100 | 900 | 800 | 520 | 520 | 28.0 | 1,400×2,700 | 500 |
| PSF – 350A | 1400 | 1300 | 1200 | 900 | 900 | 40.0 | 1,700×2,800 | 700 |
| PSF – 400A | 1700 | 1600 | 1500 | 1200 | 1200 | 50.0 | 1,900×2,900 | 1000 |
